  Емкостные аппараты с механическими перемешивающими устройствами

   Наше предприятие имеет возможность изготовления химического и нефтяного емкостного оборудования с механическими перемешивающими устройствами - АПУ. Аппараты предназначены для проведения различных технологических процессов в жидких средах с плотностью не более 2000 кг/м3. Объем выпускаемых аппаратов от 0,01 м3 до 16 м3. Могут выполняться с рубашками, змеевиком в качестве подогревателя. Перемешивающие устройства могут быть лопастного, турбинного, шнекового и рамного типа. В качестве привода может использоваться мотор-редуктор, а также ременной привод.

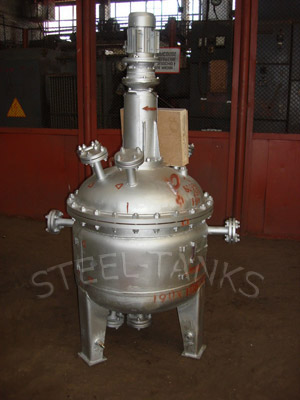

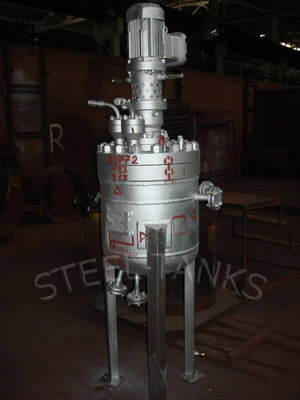

химическое оборудование - реактор          аппарат с перемешивающим устройством нержавеющий


Условное обозначение аппарата с механическим перемешивающим устройством:


АМПУ  АB-CD-V-P-Н-D-E-G, где АМПУ – аппарат с механическим перемешивающим устройством; А – тип корпуса аппарата

  • 0 –  разъемный с эллиптическими днищем и  крышкой,
  • 1 – цельносварной с  эллиптическими  днищем и  крышкой,
  • 2 – разъемный с коническим днищем и эллиптической крышкой,
  • 3 – цельносварной  с коническим днищем и эллиптической крышкой,
  • 4 – разъемный  с эллиптическим днищем и плоской крышкой,
  • 5 - цельносварной с эллиптическим днищем и плоской крышкой,
  • – разъемный с коническим днищем и плоской крышкой,
  • 7 – цельносварной с коническим днищем и плоской крышкой,
  • 8 – разъемный с плоскими днищем и крышкой,
  • 9 – цельносварной с плоскими днищем и крышкой.

B – исполнение по теплообменному устройству

  • 0 – без теплообменного устройства,
  • 1 – с гладкой рубашкой,
  • 2– с рубашкой из полутруб,
  • – с рубашкой из труб.

CD – тип мешалки

  •  01 – трехлопастная мешалка,
  • 02 – дисковая мешалка,
  • 03 – турбинная открытая мешалка,
  • 04 – турбинная закрытая мешалка,
  • 05 – шестилопастная мешалка,
  • 06 – пропеллерная мешалка,
  • 07 – лопастная мешалка;
  • 08 – шнековая мешалка,
  • 09 – якорная мешалка,
  • 10 – рамная мешалка.

V –  внутренний  объем  аппарата, м3; P – расчетное (рабочее) давление в корпусе аппарата, МПа; Н  шифр материального исполнения корпуса аппарата


Шифр материального исполнения

Материал аппарата

Температурный предел применения, 0С

Обозначение

ГОСТ

01

Ст.3

380

от минус 20 до 425

02

09Г2С

5520

от минус 70 до 475

03

16ГС

5520

от минус 40 до 475

04

12Х18Н10Т

5632

от минус 210 до 600

Примечание: По согласованию возможно изготовление из других марок сталей и сплавов


D – тип уплотнения вала

  • Т – торцовое,
  • С – сальниковое,
  • М – магнитная муфта,
  • Г – гидрозатвор;

Е – тип исполнения электродвигателя перемешивающего устройства

  • 01 – обычное исполнение,
  • 02 – взрывозащищенное исполнение;

G – тип опор емкостного аппарата с перемешивающим устройством

  •  Л – лапы,
  •  О – стойки,
  • Ц – цилиндрические.

Все конструкционные материалы и комплектующие изделия, идущие на  изготовление  емкостных аппаратов с механическими перемешивающими устройствами, подвергаются входному контролю в соответствии с требованиями  ГОСТ 24297.

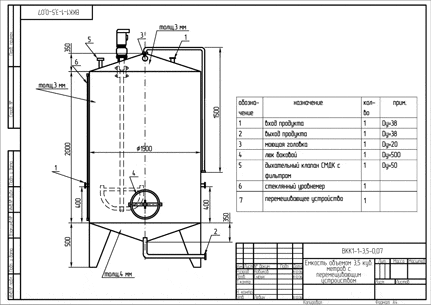

Эскиз пищевой емкости с перемешивающим устройством для приготовления сиропа:

               Емкость с перемешивающим устройством
